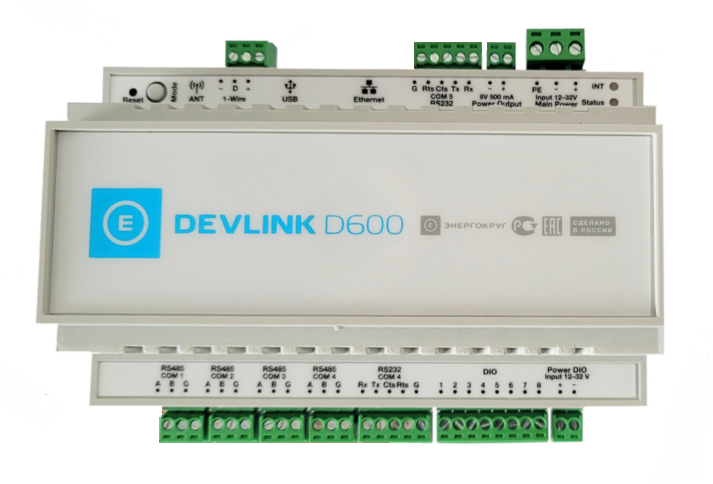

Контроллер сбора данных DevLink-D600

Контроллер сбора данных DevLink-D600 - высокопроизводительное универсальное программно-техническое средство с широкими функциональными и коммуникационными возможностями. Предназначен для применения как в распределенных системах энергоучета и диспетчеризации (в сфере ЖКХ и промышленных предприятий), так и в качестве свободно-программируемого контроллера для решения различных задач мониторинга и диспетчеризации.

Это современный контроллер, выполненный по промышленным стандартам и обладающий великолепной производительностью. Контроллер базируется на процессоре с частотой 800 МГц, при этом, общее энергопотребление контроллера не превышает 5 Вт. Возможно подключение более тысячи приборов с цифровым выходом, таких как электро- и теплосчётчики (контроллер имеет драйверы для опроса более 150 типов приборов учёта энергоресурсов), датчики, регуляторы и другие устройства, при параллельном решении задачи по управлению оборудованием, без замедления времени отклика. Контроллеры DevLink-D600 комплектуются GSM/GPRS-модемом, GPS-приёмником или Wi-Fi модулем. Цепи дискретных портов ввода/вывода  универсальны и могут быть настроены на работу, как в режиме входа, так и выхода. Контроллер  успешно прошёл тесты устойчивости к следующим электромагнитным воздействиям с критерием качества функционирования А:

•   Электростатические разряды – по ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008);

•   Радиочастотное электромагнитное поле – по ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006);

•   Наносекундные импульсные помехи – по ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004);

•   Микросекундные импульсные помехи большой энергии – по ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95)

Стоимость комплексной системы учета и диспетчеризации энергоресурсов на базе контроллера сбора данных DevLink-D600 может быть в несколько раз ниже стоимости нескольких раздельных систем, выполняющих тот же набор функций. Контроллер, совмещает возможности классического УСПД и PLC для мониторинга и управления исполнительными механизмами.

Дополнительно

• специализированные панели оператора для контроля и управления непосредственно на месте установки датчиков или ИМ
• защитные шкафы различных модификаций для монтажа устройств серии DevLink по желанию Заказчика

ФУНКЦИИ

• Сбор и передача учетных данных на верхний (диспетчерский) уровень по расписанию.
• Контроль в режиме реального времени параметров теплоснабжения (контроль нормативных значений).
• Анализ в реальном времени текущих значений параметров, полученных с приборов учета.
• Формирование и инициативная передача сообщений при определении аварийной ситуации на верхний уровень.
• Ведение архивов сообщений, доступных для передачи в диспетчерский пункт.
• Выполнение алгоритмов пользователя, разработанных на языке КРУГОЛ™ (разработка пользовательских алгоритмов осуществляется в интегрированной среде разработки KrugolDevStudio на языке стандарта МЭК 61131-3).

ПРЕИМУЩЕСТВА

• Встроенный GSM-модем(с возможностью рассылки sms-сообщений).
• Шифрование передаваемых данных. Благодаря Модулю защищенных соединений, возможно осуществлять настройку параметров защищенных каналов связи (используется протокол шифрования AES128) и передавать их на верхний уровень

• Возможность работы с динамическими IP-адресами. Благодаря программному обеспечению «Сервер разрешения динамических IP-адресов» возможно по временному (текущему) IP-адресу удаленно подключиться к контроллеру и осуществить его настройку
• Инициативная передача данных. Наряду с передачей данных на верхний уровень DevLink-D600 позволяет проводить их анализ и инициировать обмен информацией. Например, при возникновении внештатной ситуации.
• Произвольная выборка данных. Контроллер сбора данных DevLink-D600 может передавать на верхний уровень не только текущие и архивные данные из прибора учета (так, как они сохраняются на приборе), но и дополнительно сохранять и передавать все значения с произвольной степенью детализации.
• Возможность выгрузки данных в формат MS Excel. Позволяет загружать на компьютер Пользователя исторические данные (тренды), сформированные на контроллере, в виде отчетов. Загружаемые данные предоставляются в формате, пригодном для просмотра в MS Excel. Для формирования отчёта необходимо с помощью обычного web-браузера подключится к контроллеру с помощью проводного (Ethernet) либо беспроводного (GPRS) канала связи, и задать период времени, данные за который попадут отчёт. Полученный файл сохраняется на компьютере абонента.
• Высокая информационная мощность. Контроллер сбора данных DevLink-D600 оснащен высокопроизводительным процессором, позволяющим опрашивать множество устройств и реализовывать сложные алгоритмы обработки данных. Одного контроллера достаточно для сбора данных с любого многоквартирного дома (включая большие многоэтажные строения).
• Сокращение информационного трафика. При информационном обмене с верхним уровнем DevLink-D600 позволяет существенно экономить трафик по сравнению с модемом любого типа.  Передача данных между контроллером и OPC-сервером осуществляется по специализированному протоколу, позволяющему организовать информационный обмен по медленным каналам связи и минимизировать объем передаваемого трафика, что особенно важно в случае использования дорогих каналов связи.
• Автоматический переход на резервный канал в случае отказа основного. В случае обрыва связи по основному каналу DevLink-D600 автоматически переходит на резервный канал передачи данных (с информированием оператору) до момента восстановления основного.
• Удобное конфигурирование. Web-конфигуратор либо среда конфигурирования контроллера сбора данных, входящая в состав системы ЭнергоГород^®, позволяет быстро и легко осуществлять настройку DevLink-D600 как по подключаемым приборам, так и по сигналам.
• Поддержка наиболее распространенных в России приборов учета энергоресурсов. Контроллер сбора данных DevLink-D600 поддерживает информационный обмен с множеством разнообразных приборов учета энергоресурсов. Причем приборы с разными протоколами могут быть подключены к одному коммуникационному порту RS-485 (режим Мультипротокол). Перечень поддерживаемых счетчиков и других приборов учетапостоянно пополняется. Возможна разработка необходимого драйвера на заказ.
• Расширенный температурный диапазон, малые габариты и низкая потребляемая мощность позволяют применять контроллер сбора данных DevLink-D600 на удаленных автономных объектах с ограниченным энергоснабжением и не имеющих отопления (скважины, объекты водораспределения и т.д.)
