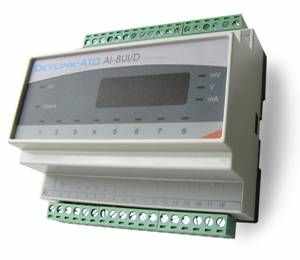

DevLink-A10-AI-8UI-C4 Модули ввода аналоговых сигналов тока и напряжения
DevLink-A10 обеспечивают периферийный (удаленный) ввод аналоговых сигналов в распределенных управляющих системах и системах сбора данных
Применение интерфейса RS-485 и открытых протоколов позволяет использовать их как в комплекте с управляющим промышленным контроллером, так и в различных SCADA-системах.
Модули поддерживают протоколы MODBUS RTU, RNet и DCON (совместим с ADAM и ICP DAS). Для облегчения возможности интеграции модулей в SCADA-системы разработаны OPC-сервер для регуляторов МЕТАКОН (поддержка серии МЕТАКОН и модулей по протоколу RNet) и OPC-сервер для модулей(поддержка MODBUS RTU). OPC-серверы распространяются бесплатно.Функции модулей ввода аналоговых сигналов AI-8UI, AI-8UI/D
- Программный выбор типа входного сигнала и диапазона для каждого канала
- Линейное масштабирование измеренного значения для каждого канала
- Программный выбор постоянной времени ФНЧ для каждого канала
- Программный выбор приоритета опроса канала
- Отображение результата измерения в единицах физических величин на четырёх-разрядном цифровом дисплее
- Синхроввод: синхронное измерение сигналов несколькими модулями
- Обеспечение сетевого информационного обмена по интерфейсу RS-485
- Поддержка промышленных протоколов MODBUS RTU, DCON (совместим с ADAM и ICP DAS), RNet, выбор протокола обмена движковыми переключателями
- Контроль интервала времени между транзакциями по информационной сети системный «сторожевой» таймер)
- Таймер времени нахождения модуля во включенном состоянии
- Индикация результатов диагностики аварийных ситуаций
- Режим «INIT» с фиксированными настройками сетевого обмена
- Сохранение установленных характеристик модуля в энергонезависимой памяти при отключении питания
Общие сведения
- Высокая точность преобразования 0,1 %
- Широкий диапазон рабочих температур (-40…+60) °С
- Широкий диапазон напряжений питания (10…30) В
- Разъёмные клеммные соединители
- Гальваническая развязка входных цепей, RS-485 и цепей питания
- Настройка с помощью конфигуратора SetMaker
Схемы подключения
Подключение сигналов напряжения и тока к модулям ввода аналоговых сигналов AI-8UI, AI-8UI/D
Подключение модуля в промежуточную точку сети
Подключение на конце линии терминального резистора 120 Ом
Органы индикации
Функциональная схема модулей ввода аналоговых сигналов AI-8UI, AI-8UI/D
Технические характеристики модулей ввода аналоговых сигналов AI-8UI, AI-8UI/D
| Количество входных каналов | 8, дифференциальные | |
| Тип сигнала: | ||
| унифицированные сигналы напряжения | ± 150 мВ, ± 250 мВ, ± 500 мВ, ± 1 В, ± 2 В, ± 5 В, ± 10 В, (0…1) В, (0…2) В, (0…5) В, (0…10) В | |
| унифицированные сигналы тока | ± 20 мА, (0…20) мА, (4…20) мА | |
| Частота опроса входных сигналов | 10 Гц | |
| Коэффициент подавления помех общего / нормального вида | 100 дБ / 70 дБ | |
| Защита от перенапряжения на входе | до 35 В | |
| Входное сопротивление: | ||
| при измерении напряжения | > 2 МОм | |
| при измерении тока | 100 Ом | |
| Основная погрешность | 0,1 % | |
| Гальваническая изоляция входы–цепи питания/интерфейс–цепи питания | 1500 В / 900 В | |
| Интерфейс | RS-485 | |
| Протоколы | MODBUS RTU; DCS (ASCII); RNet | |
| Скорость передачи данных | до 115,2 кбод | |
| Допустимый диапазон напряжений питания | = (10…30) В | |
| Защита от перемены полярности напряжения питания | есть | |
| Габариты, не более | 105 х 90 х 58 мм | |
| Корпус | тип 1 | |
| Условия эксплуатации: | закрытые взрывобезопасные помещения без агрессивных паров и газов | |
| Климатическое исполнение по ГОСТ Р 52931 | В4 | С4 |
| Температура | (0…50) °С | (-40…+60) °С |
| Влажность, при 35 °С | 80 % | 95 % |
| Масса, не более | 300 г | |
| Гарантия | 36 месяцев | |
Входные сигналы модулей ввода аналоговых сигналов AI-8UI, AI-8UI/D
| Тип | Диапазоны измерений | Погрешность, не более |
| Напряжение | (-150…+150) мВ | ± 300 мкВ |
| Напряжение | (-250…+250) мВ | ± 500 мкВ |
| Напряжение | (-500…+500) мВ | ± 1 мВ |
| Напряжение | (-1…+1) В | ± 2 мВ |
| Напряжение | (-2…+2) В | ± 4 мВ |
| Напряжение | (-5…+5) В | ± 10 мВ |
| Напряжение | (-10…+10) В | ± 20 мВ |
| Напряжение | (0…1) В | ± 1 мВ |
| Напряжение | (0…2) В | ± 2 мВ |
| Напряжение | (0…5) В | ± 5 мВ |
| Напряжение | (0…10) В | ± 10 мВ |
| Ток | (0…20) мА | ± 20 мкА |
| Ток | (4…20) мА | ± 16 мкА |
| Ток | (-20…+20) мА | ± 40 мкА |
